钢结构防火涂料在建筑业中已经成为了泰山北斗般的存在，也是钢结构不可缺少的保护措施，钢结构防火涂料可以在发生火患时，有效的保证钢结构不直接与明火解除或者温度不会直接升高，从而保证钢结构在火中，短时间内一样坚挺，有人会想为什么钢结构防火涂料会有这样的效果呢，下面朋德钢结构防火涂料就来给大家介绍一下厚型钢结构防火涂料的组成。朋德防火涂料，包工、包料、包验收。

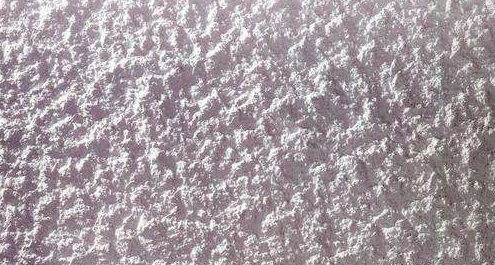

　　厚涂型钢构造防火涂料的根本组成是：胶结料(硅酸盐水泥、氯氧化镁或无机高温黏结剂等)、骨料(胀大蛭石、胀大珍珠岩、硅酸铝纤维、矿棉、岩棉等)、化学助剂(改性剂、硬化剂、防水剂等)、水。钢构造防火涂料基料的硅酸盐水泥、氯氧化镁水泥和无机黏结剂，常用的无机黏结剂包括碱金属硅酸盐类以及磷酸盐类物质等。

　　但在碱金属硅酸盐中通常都存在着游离的碱金属离子，空气中的酸性气体和CO2等将与其发作化学反应。假如单独用碱金属硅酸盐来作为涂料的基料时会使涂膜不耐水、不耐潮、耐候性差，而且涂层简单呈现开裂、脱粉等不良现象。因而假如选用碱金属硅酸盐作为钢构造防火涂料的基料，首先要处理的关键疑问即是对其进行改性，即处理对游离的碱金属离子的压制问题。

　　磷酸盐类黏结剂属于使用频率较高的无机黏结剂，当防火涂料的基料使用它时，防止了碱性氧化物与空气中的酸性气体反应的情况发生，然后提高了涂料的耐候性、耐水性等理化功能指标。但是，磷酸盐类黏结剂中M/P的摩尔比(M指金属，P是磷)对涂料保存是的稳定性、耐水性以及涂料与钢基材的黏结力等各项功能都有直接的影响。因而，在以磷酸盐为基料的钢构造防火涂料的研发中，基料摩尔比的操控是很主要的。

　　因为厚型钢构造防火涂料的涂层厚而且用量多，增加建筑物自重。因而，在涂料应留意加入一些轻质资料和高效隔热骨料以下降涂料的密度。用得最多的轻质隔热骨料主要是胀大蛭石和胀大珍珠岩。

　　蛭石是一种含铁、镁的铝硅酸盐类矿物质，具有层状构造，层间有结晶水。它受热胀大时，会像水蛭相同活动，故名蛭石。蛭石经过晾干、破碎、挑选，当其在高温度下煅烧，比如850~1000度，颗粒会胀大20倍以上，构成胀大蛭石。其密度为80~200kg/m3，热导率为0.17~0.25W/(m·K)，耐火功能强，吸声、隔声功能好，无毒无味，是防火涂料的主要掺材。

　　珍珠岩是一种玻璃质岩石，经破碎、筛分、预热、刹那间焙烧，可胀大至20倍左右，构成具有蜂窝泡沫状构造的胀大珍珠岩。胀大珍珠岩的质量极轻，容重为80-250kg/m3，热导率为0.042~0.076W/(m·K)，具有保温、隔热、不燃、无毒、化学稳定性好等特性，也是防火涂料中的重要材料。
